So erstellen Sie ein Sequenzdiagramm
Mit Lucidchart ist das Erstellen eines neuen Sequenzdiagramms überraschend unkompliziert. Befolgen Sie dazu einfach diese Schritte:
1. Erste Schritte mit Lucidchart
Wenn Sie sich noch nicht bei Lucidchart registriert haben, können Sie sich kostenlos registrieren. Melden Sie sich an und wählen Sie eine Vorlage oder öffnen Sie ein neues Dokument. Mit den Importfunktionen von Lucidchart haben Sie außerdem die Möglichkeit, bestehende Diagramme von Visio und anderen Diagrammplattformen zu importieren, um gemeinsam mit bereits begonnenen Dokumenten zu arbeiten.
Von dort aus gliedert sich der Arbeitsablauf typischerweise in drei Phasen: Identifizieren, was modelliert werden soll (Teilnehmende und Nachrichten), Erstellen des Diagramms (manuell oder anhand von Markup) und anschließendes Formatieren und Teilen mit den Teamkolleginnen und Teamkollegen.
2. Komponenten identifizieren und hinzufügen

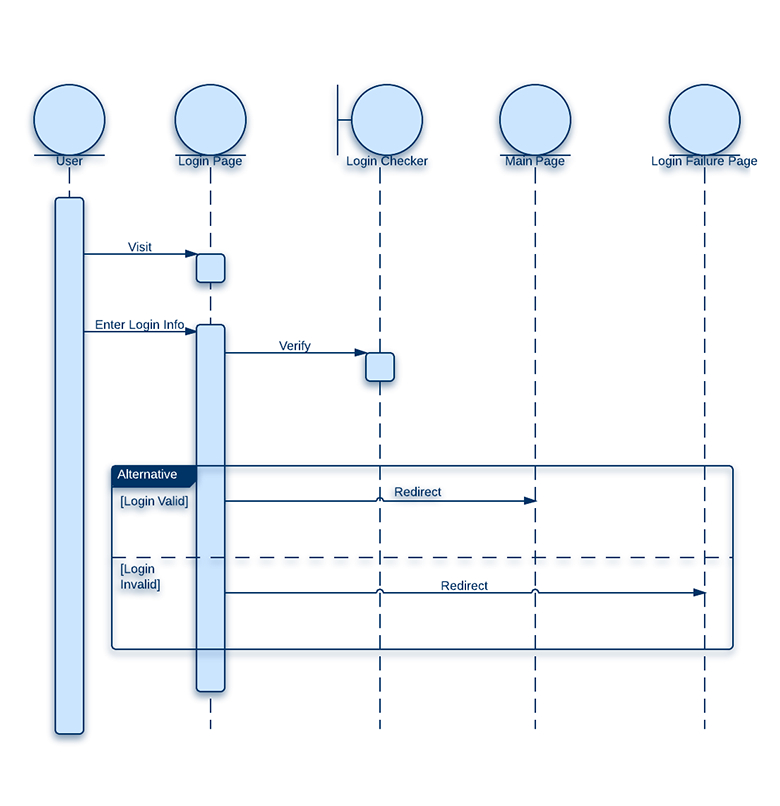

Identifizieren Sie die Komponenten Ihres Systems, die in einem Diagramm dargestellt werden sollten. Die erste notwendige Gruppe von Komponenten sind die Objekte. Die Objekte, manchmal auch Akteure genannt, sind die wichtigsten Beteiligten, die Aufgaben ausführen und Nachrichten senden. Beispielsweise wären in einer Anmeldesequenz zwei der Objekte der potenzielle Gast oder die bzw. der Nutzende und die Anmeldeseite, die ein Gast verwendet, um mit der Plattform zu interagieren, in die sie bzw. er sich einloggen möchte.
Die andere Gruppe von Komponenten, die Sie identifizieren müssen, sind die Nachrichten, die die Objekte senden werden. Welche Informationen werden von einem Objekt zum anderen weitergegeben? Im von uns beschriebenen Benutzerauthentifizierungsprozess zeigen die Nachrichten, wie Nutzende Informationen in den Browser eingeben, um Zugriff auf die Webseite zu erhalten, und wie der Webbrowser anschließend die Zugangsdaten mit der jeweiligen Anwendung abgleicht.
Eine schnelle Möglichkeit, Ihre Teilnehmerliste zu validieren, ist die Frage: Wer initiiert die Interaktion, welche Systeme oder Schnittstellen empfangen sie, und welche nachgelagerten Dienste müssen antworten, bevor das Szenario abgeschlossen ist?
3. Formen hinzufügen oder importieren
Lucidchart verfügt über eine vollständige UML Formenbibliothek mit allen Standardformen, die zur Erstellung professioneller Sequenzdiagramme erforderlich sind. Klicken Sie in der oberen linken Ecke des Editors auf „Formen“ und wählen Sie „UML“, um UML Formen zu Ihrer Symbolleiste hinzuzufügen.
Falls Sie noch weitere Formen benötigen, können Sie Symbole mithilfe der Bildersuchfunktion suchen oder Ihre eigenen Schablonen und Symbole importieren. Wenn es um Symbole und Formen für UML Sequenzdiagramme geht, gibt es bei Lucidchart keine Einschränkungen.
4. Sequenzdiagramm erstellen
Lucidchart bietet eine Vielzahl von Möglichkeiten, Ihr Sequenzdiagramm zu erstellen.
Automatisieren Sie den Prozess mithilfe von Sequenz Markup: Wenn Sie Diagramme lieber aus Text generieren möchten, anstatt alles von Hand zu zeichnen, unterstützt Lucidchart einen von Markup gesteuerten Ansatz. Lucidchart beschleunigt den Prozess der Erstellung von Sequenzdiagrammen mit unserer Sequenzmarkierungsfunktion. Mit dieser Funktion können Nutzende schöne Sequenzdiagramme schneller und mit weniger Aufwand erstellen. Durch die Automatisierung des Prozesses können Sie ein Sequenzdiagramm erstellen, indem Sie Ihr Sequenz Markup direkt in den Editor eingeben.
Navigieren Sie zur UML Sequenz Formenbibliothek und klicken Sie auf „Markup verwenden“. Ein Textfeld wird geöffnet, in dem Sie die Reihenfolge Ihrer Sequenz und deren Regeln eingeben können. Wenn Sie bereit sind, klicken Sie auf „Erstellen“ und wechseln Sie dann zurück zum Editor, um Ihr neues, automatisch generiertes Sequenzdiagramm anzuzeigen.

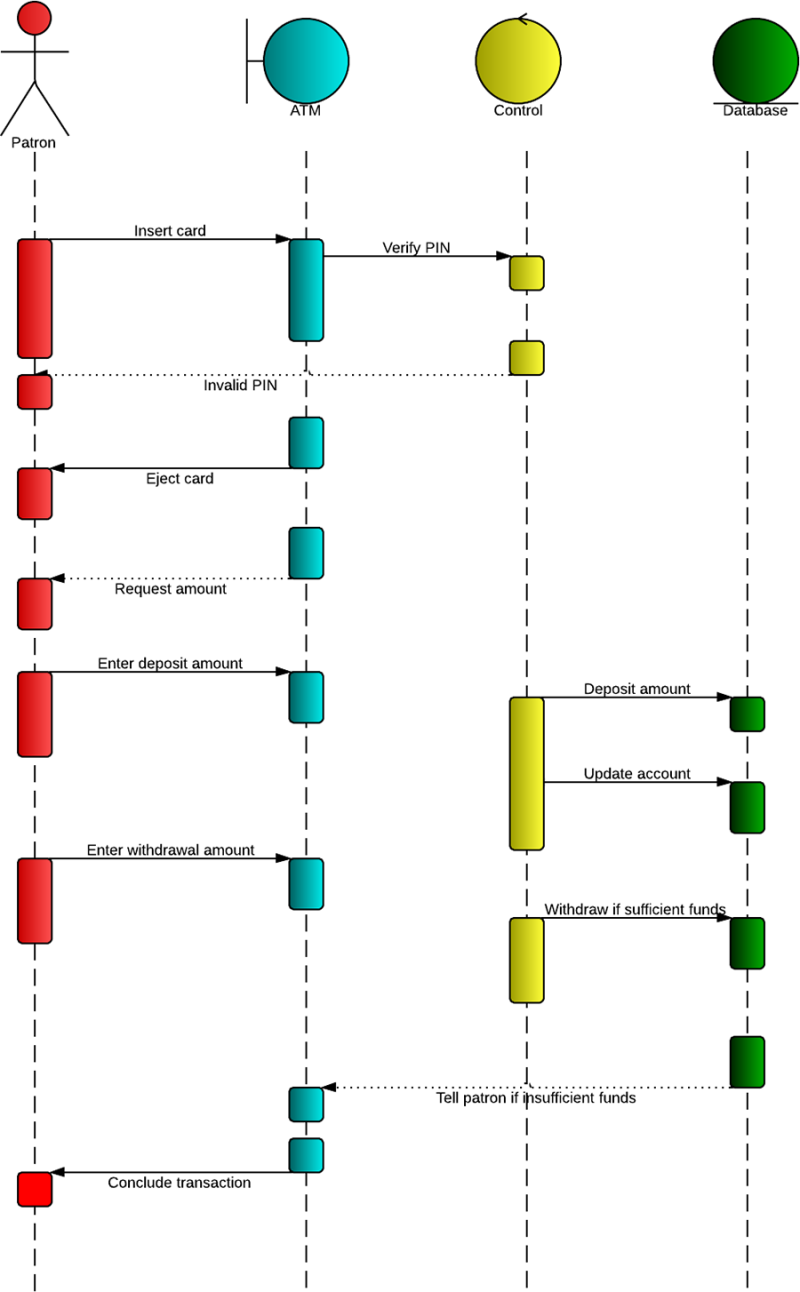

Manuelles Erstellen eines Sequenzdiagramms: Sobald die UML Formenbibliothek aktiviert ist, können Sie Ihre Formen durch einfaches Ziehen und Ablegen in die Arbeitsfläche einfügen. Fügen Sie am oberen Rand der Leinwand Rechtecke hinzu, eines für jedes Objekt, und beschriften Sie jedes Rechteck mit dem Namen des Objekts. Wenn das Objekt sowohl extern als auch intern im System ist, können Sie anstelle eines Rechtecks ein Akteursymbol verwenden. Sie finden dieses Symbol im Abschnitt „Anwendungsfalldiagramm“ der Toolbox.
Stellen Sie den Zeitfluss in einer Sequenz dar, indem Sie auf die Objektformen klicken und Linien ziehen. Gestrichelte Linien erscheinen sofort und symbolisieren Lebenslinien. Wie lange Sie diese Lebenslinien gestalten, hängt davon ab, wie viele Nachrichten Sie in der Sequenz präsentieren müssen.
Verwenden Sie eine Vorlage: Lucidchart bietet verschiedene Vorlagen für Sequenzdiagramme an, die Sie auf Ihre individuellen Bedürfnisse anpassen können.
5. Text und Konzepte zu Ihrem Sequenzdiagramm hinzufügen

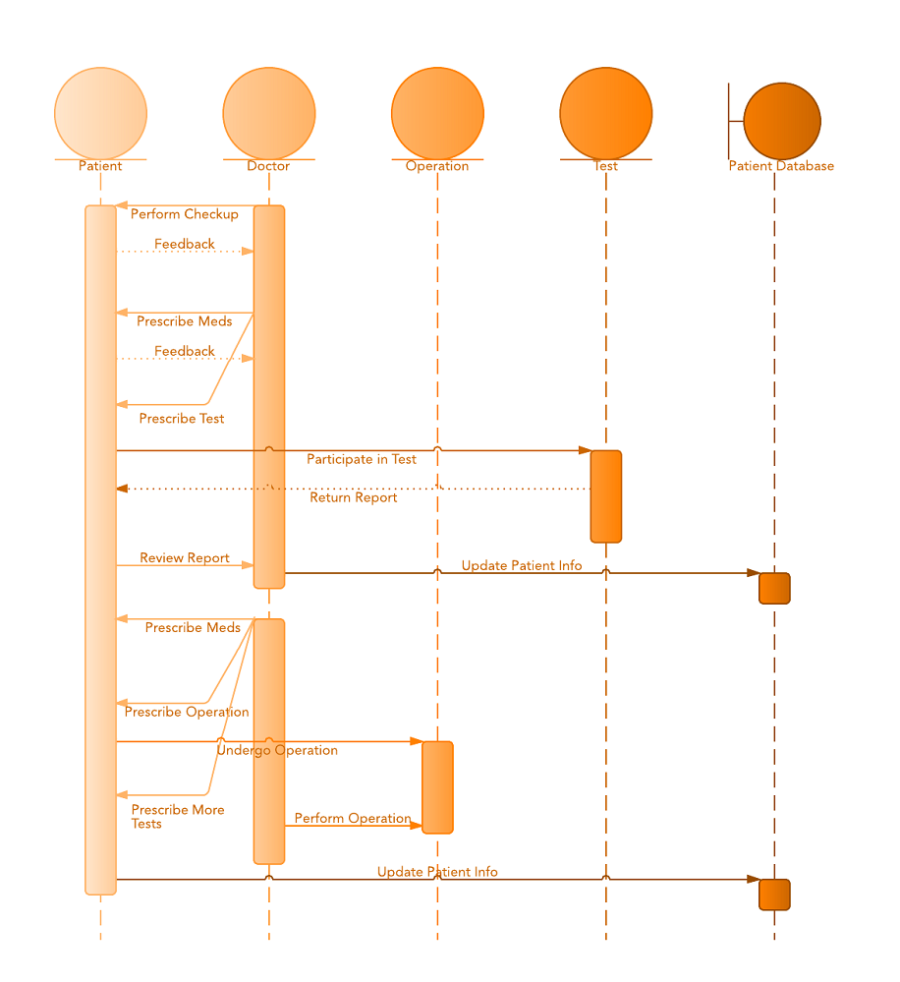

Um eine Nachricht zu erstellen, ziehen Sie eine Aktivierungsbox aus der Formenbibliothek. Die Aktivierungsbox ist ein langes, dünnes Rechteck. Ziehen Sie es auf die gestrichelte Lebenslinie und passen Sie die Größe nach Bedarf an.
Sobald Sie einen Aktivitätsbalken platziert haben, klicken Sie auf den Balken und ziehen Sie einen Nachrichtenpfeil daraus heraus. Sie können die Nachricht beschriften, indem Sie klicken und den Text eingeben. Um die Richtung des Pfeils zu ändern, klicken Sie auf den Nachrichtenpfeil und dann auf das Informationssymbol und wählen Sie „Richtung umkehren“.
Wenn eine Aktion in der Sequenz zerstört wird, verwenden Sie am Ende der Lebenslinie ein Löschsymbol (X), um anzuzeigen, dass sie zerstört wurde.
Stellen Sie sicher, dass alle Nachrichten dem richtigen Aktivitätsbalken zugeordnet sind, und denken Sie daran, dass das Diagramm fertig ist, wenn die letzte Nachricht eingezeichnet ist.
6. Sequenzdiagramm formatieren
Lucidchart vereinfacht die finale Formatierung. Überprüfen Sie, ob die Logik stimmt und alle Prozesse richtig aufeinander abgestimmt sind. Obwohl die Lebenslinien keinen bestimmten Zeitrahmen anzeigen, sollten die Nachrichten immer in chronologischer Reihenfolge vertikal aufgelistet werden.
Sobald Sie das Dokument persönlich geprüft haben, wählen und formatieren Sie die gewünschten Bereiche im Diagramm. Klicken Sie in der rechten Seitenleiste auf „Motive“, um ein vorgefertigtes Stilformat auszuwählen, oder wählen Sie Ihre spezifischen Formen und Linien aus, um deren Schriftarten, Farben und Linieneinstellungen zu aktualisieren. Sie können Zeit sparen, wenn Sie Ihre Standardeinstellungen festlegen, bevor Sie mit Ihrer eigenen benutzerdefinierten Auswahl an Schriftarten, Linienstilen und Größen beginnen.
7. Veröffentlichen, implementieren und teilen
Sobald Ihr Diagramm korrekt und formatiert ist, besteht der letzte Schritt darin, es denjenigen Personen zugänglich zu machen, die es benötigen – Entwicklerinnen und Entwicklern, Prüferinnen und Prüfern und geschäftlichen Stakeholderinnen und Stakeholdern. Teilen und veröffentlichen Sie Ihr fertiges Sequenzdiagramm aus Lucidchart, um anderen Ihre Systeme verständlich zu erklären. Mit den kollaborativen Einstellungen behalten Sie die volle Kontrolle über Ihr Diagramm. Veröffentlichen Sie Ihr Diagramm und betten Sie es in Ihr Unternehmenswiki ein, senden Sie es an andere aktuelle Lucidchart Nutzende oder nicht Nutzende mit einfachen Funktionen zum Teilen und laden Sie Ihr endgültiges Sequenzdiagramm in jedem Dateiformat herunter, sogar Visio. Sie können Ihr Diagramm sogar als Link oder über Ihre Social Media Kanäle teilen.
Mit unserer umfangreichen Liste von Lucidchart Integrationen können Sie Ihre Sequenzdiagramme auf Plattformen wie Google Workspace veröffentlichen und Ihr Diagramm zu jedem Tabellenblatt, jedem Dokument oder jeder Präsentation hinzufügen. Dank unserer kostenlosen Microsoft Add ons können Sie Ihr Sequenzdiagramm genauso einfach und schnell in Microsoft Office Tools wie Word, Excel oder PowerPoint einfügen. Unabhängig vom verwendeten Betriebssystem muss die Zusammenarbeit weder teuer sein noch mit Einschränkungen einhergehen.
Sequenzdiagramme sind eine der beliebtesten Optionen in UML. Lucidchart macht das Erstellen dieser Diagramme einfach – mit den Formen, der Benutzeroberfläche und den Möglichkeiten zur Zusammenarbeit, die Sie benötigen. Melden Sie sich kostenlos an und erstellen Sie noch heute Ihre UML Diagramme!
