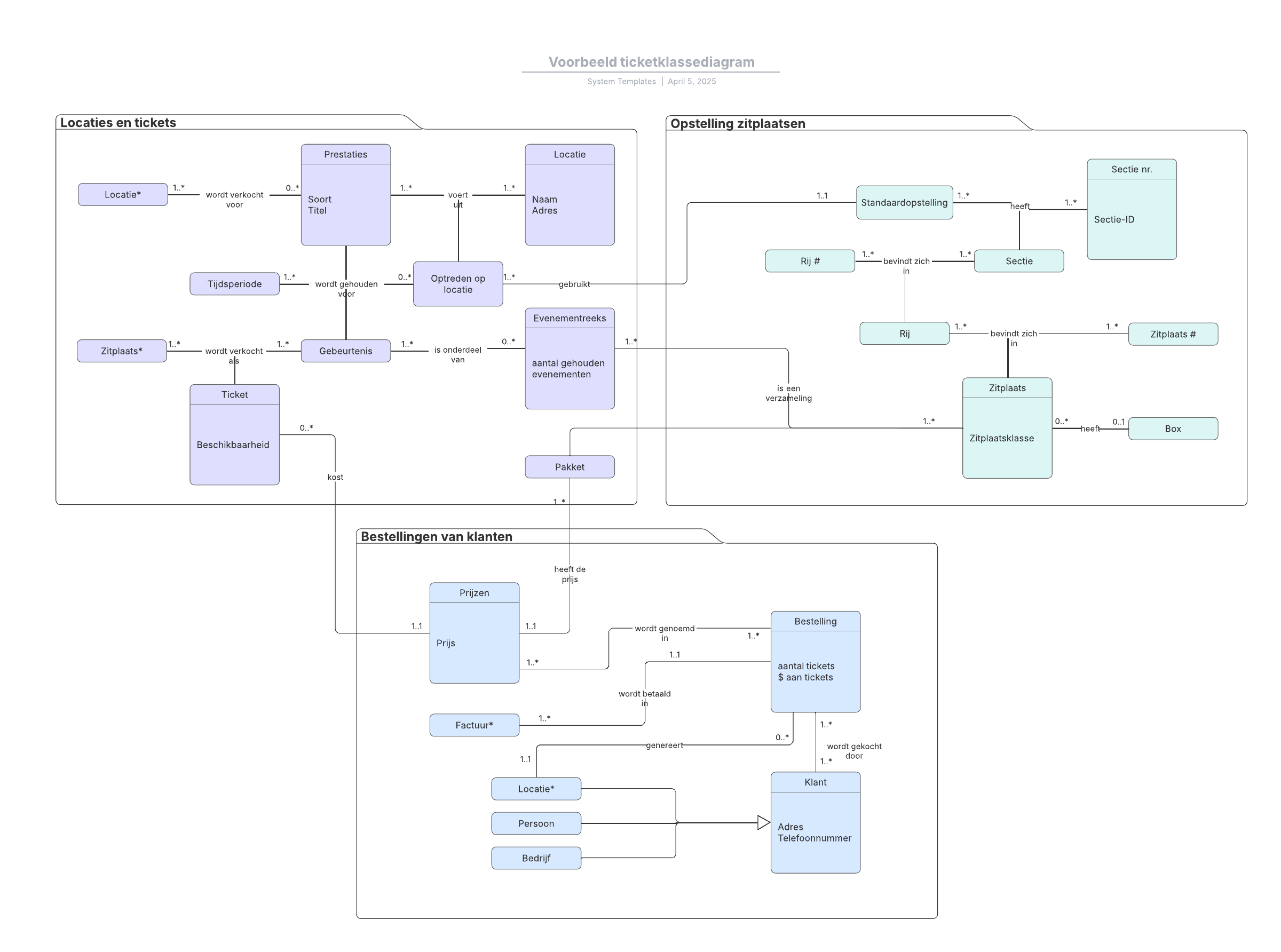

Voorbeeld ticketklassediagram
Deze sjabloon werkt op de volgende producten:
*Voor Team- en Enterprise-abonnementen
Met deze sjabloon voor een ticketklassediagram kunt u:
- de structuur van een systeem in kaart brengen.
- relaties tussen objecten aangeven.
- toegang krijgen tot de UML-vormbibliotheken.
Open deze sjabloon en voeg inhoud toe om dit ticketklassediagram aan te passen op uw use case.
