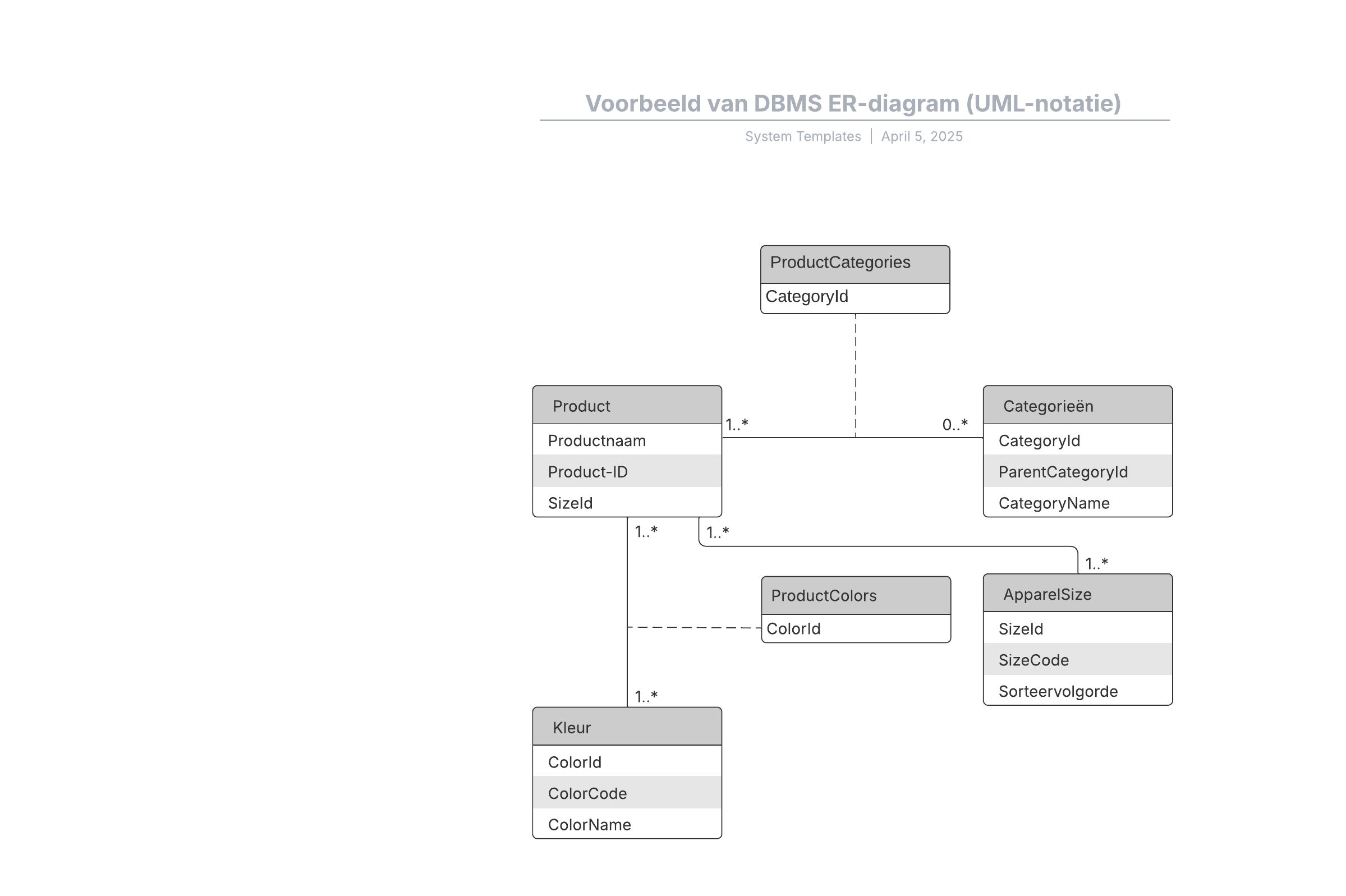

Voorbeeld van DBMS ER-diagram (UML-notatie)

Met dit voorbeeldsjabloon voor DBMS ER-diagrammen kunt u:

• illustreren hoe entiteiten zich tot elkaar verhouden binnen een systeem met UML-notatie,
• relationele databases ontwerpen of debuggen, en
• gemakkelijk delen en samenwerken met anderen.

Open dit sjabloon voor een gedetailleerd voorbeeld van een DMBS ER-diagram dat u aan uw eigen use case kunt aanpassen.
