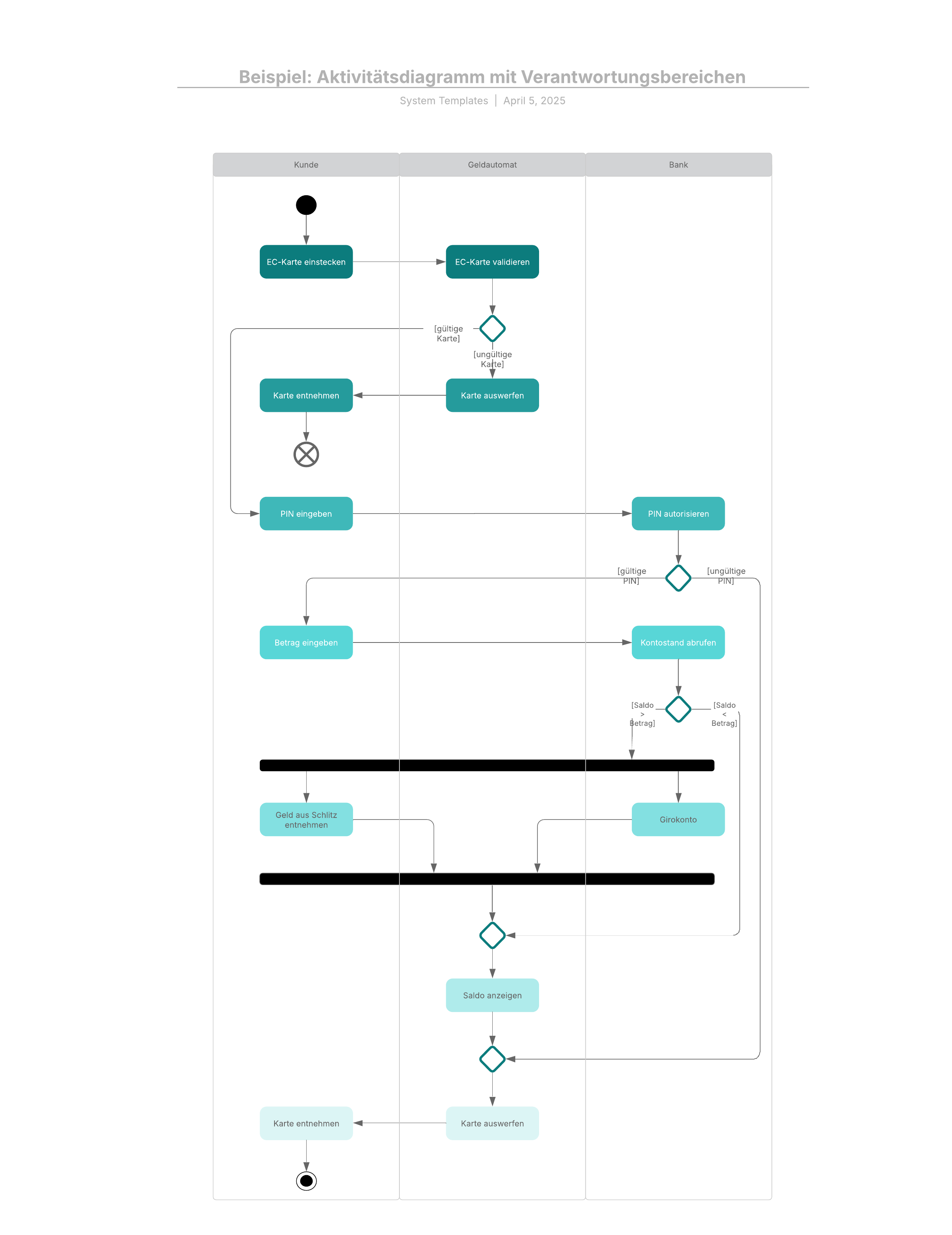

Aktivitätsdiagramm Beispiel mit Swimlanes

Aktivitätsdiagramme sind eine Art von UML-Diagrammen. Mit ihnen lassen sich die Funktionalitäten diverser Aktivitäten und Abläufe in Geschäftsprozessen und Softwaresystemen darstellen.

Verantwortungsbereiche werden verwendet, um aufgeteilte Aktivitäten darzustellen und zu kennzeichnen, wer für die Durchführung jeder Aktivität verantwortlich ist. Verwenden Sie die UML-Status/Aktivität-Formenbibliothek von Lucidchart, um Ihr eigenes Aktivitätsdiagramm zu erstellen.
