ER-Diagramm-Tool

Q: Wie kann ich automatisch ein ER-Modell aus meinem aktuellen Datenbanksystem generieren?

Nutzen Sie die Importfunktion in unserem ER-Modell, um eine Verbindung zu Ihrem DBMS herzustellen und Ihre Datenbanktabellen und Schemata direkt in Lucidchart hochzuladen. Sie können dann all Ihre Tabellen direkt auf die Arbeitsfläche ziehen. Lucidchart zeichnet automatisch, basierend auf den Beziehungen in Ihrer Datenbankstruktur, Linien zwischen den verschiedenen Entitäten ein.

Q: Gibt es ER-Modell Beispiele, die mir den Einstieg erleichtern?

Ja! Öffnen Sie die Vorlagengalerie und wählen Sie eine ER-Modell Vorlage aus, die Sie dann an Ihre spezifischen Prozesse anpassen können.

Q: Was sind die drei Hauptkomponenten eines Entity-Relationship-Diagramms?

Ein ER-Modell oder ein ERD besteht aus drei Hauptelementen: Entitäten, Attributen und Beziehungen.

Q: Kann ich meine fertigen ER-Modelle exportieren?

Ja! Sie können Ihre ER-Modell in Ihre MySQL-, PostgreSQL-, SQL-Server- oder Oracle-Datenbank exportieren. Wählen Sie die Exportfunktion in der Entity-Relationship-Formenbibliothek aus und wählen Sie dann Ihr DBMS. Lucidchart passt dann die Syntax der SQL-Befehle an, um automatisch Befehle zu generieren, die Sie auf Ihre Datenbank anwenden können.

Q: Was ist der Unterschied zwischen UML und ERD?

Der Hauptunterschied zwischen UML und einem ER Modell besteht darin, dass UML eine Sprache ist, mit der Diagramme erstellt werden, während ERDs schon Diagramme sind. UML wird zur Planung der Softwareentwicklung und in vielen verschiedenen Diagrammen für unterschiedliche Zwecke verwendet.

Q: Wie erstelle ich ein ER-Modell von Grund auf?

Sie können ein völlig neues ERD über die Entity-Relationship-Bibliothek im Formen-Manager erstellen. Ziehen Sie die Formen per Drag-and-Drop auf Ihre Arbeitsfläche und beschriften Sie die Entitäten, Attribute und Schlüssel manuell. Legen Sie anschließend alle entsprechenden Beziehungen und Kardinalitäten fest.

Q: Kann ich mein aktuelles Salesforca-Schema in Lucidchart importieren, ohne es völlig neu erstellen zu müssen?

Wählen Sie in der Entity-Relationship-Formenbibliothek die Salesforce-Schemaimportfunktion aus. Verbinden Sie sich mit Ihrem Salesforce-Konto, um Ihr bestehendes Schema sofort zu importieren. So kann Lucidchart automatisch ein ER Modell generieren, mit dem Sie Ihr Schema visualisieren und anordnen können, bevor Sie es in Salesforce implementieren.

Lucidchart ist ein intelligentes Tool zur Diagrammerstellung, mit Werkzeugen, mit deren Hilfe sich ER-Modelle in nur wenigen Minuten online erstellen lassen. Importieren Sie Ihre eigenen Daten oder fangen Sie bei Null an. Nutzen Sie Lucidchart, um die Zukunft zu sehen und zu gestalten, ganz egal, wo Sie sind.

Erstellen Sie ein kostenloses ER-Modell

Anmelden mit GoogleGoogle

Anmelden mit MicrosoftMicrosoft

Mit der Registrierung stimmen Sie unseren Nutzungsbedingungen zu und bestätigen, dass Sie unsere Datenschutzrichtlinie gelesen und verstanden haben.

Beginnen Sie nun online Ihr ER-Modell zu erstellen.

Sie können auf Standardformen zugreifen, aus Vorlagen erstellen und Datenbanktabellen und Schemata importieren, um Ihr ER-Modell an Ihre Anforderungen anzupassen.

Visualisieren Sie Beziehungen mit unserem online ER-Diagramm-Tool

Stellen Sie die Beziehungen zwischen Entitäten in einem System, z. B. Kunden, Produkte oder Bestellungs-IDs visuell dar - mit unserem ER-Diagramm-Tool können Sie Ihr Datenbankdesign vor der Erstellung konzeptualisieren, einschließlich der Gesamtstruktur und der Interaktionen zwischen den verschiedenen Datentypen. Wenn Sie relationale Datenbanken für Software-Engineering, Informationssysteme oder eine andere Branche entwerfen oder optimieren, können Sie ER-Modelle erstellen, um Ihre Schemata anschaulicher darzustellen und um mögliche Mängel frühzeitig zu erkennen und zu korrigieren.

Importieren Sie Ihr Salesforce-Schema

Im Gegensatz zu anderen ER-Modell-Tools vereinfacht Lucidchart die komplexe Verwaltung Ihrer Salesforce-Datenbank mit unserem Editor für Salesforce-Schemas. Als Salesforce-Administrator oder -Berater können Sie Ihr CRM so schnell und einfach optimieren wie noch nie. Lucidchart generiert automatisch ein Entity-Relationship-Diagramm – Sie müssen lediglich Ihr Salesforce-Schema importieren. Innerhalb von Sekunden können Sie Tabellen und Beziehungen automatisch anschaulich darstellen. Restrukturieren Sie Symbole und Entitäten, um neue Möglichkeiten zur Personalisierung Ihres CRM aufzuzeigen.

Problemlos überall arbeiten

Dank der cloudbasierten, intelligenten Diagrammerstellung können Sie von überall aus Diagramme anlegen – unabhängig vom Gerät, Browser oder Betriebssystem. Laden Sie Teammitglieder dazu ein, Sie rasch beim Einschätzen der Genauigkeit Ihres wachsenden, immer komplexer werdenden ERDs zu unterstützen. Lucidchart macht die gemeinsame Arbeit an ER-Diagrammen online und in Echtzeit ganz einfach – für Mac, PC und Linux. Teilen Sie Ihr Dokument per E-Mail oder generieren Sie eine URL. Über @mention-Erwähnungen und den Kommentarfinder können Sie Personen zu bestimmten Teilen Ihres Diagramms führen. Sie können Ihr Diagramm auch in Jira oder Confluence exportieren oder in eine Unternehmenspräsentation aufnehmen, um das Verständnis für Personen mit unterschiedlich hohem technischem Wissen zu erleichtern.

Anpassbare ER-Modell-Vorlagen

Unsere Vorlagengalerie enthält über 1.000 maßgeschneiderte Diagrammvorlagen darunter auch viele anpassbare Entity-Relationship-Diagrammvorlagen! Dadurch starten Sie noch schneller mit der Erstellung Ihres ER-Modells. Lassen Sie sich von den Kreationen inspirieren, mit denen andere Lucidchart Nutzer Probleme gelöst, Entscheidungen getroffen und Projekte gemanagt haben.

Kundenbewertungen

Lucidchart hat Tausende von 5-Sterne-Bewertungen bei führenden externen Websites wie Capterra, G2 und TrustRadius - probieren Sie Lucidchart jetzt aus um sich selbst ein Bild davon zu verschaffen, warum Millionen von Usern so begeistert von uns sind.

Importieren Sie Ihre Datenbankstruktur, um das ER-Modell zu optimieren

Lucidchart macht die anschauliche Darstellung Ihrer Datenbankstruktur sowie die Erstellung von ER-Diagrammen online einfach. Importieren Sie Ihre Datenbanktabellen und -schemata direkt auf der Arbeitsfläche, und unser Entity-Relationship-Diagramm-Tool generiert automatisch ein ERD und zieht Beziehungslinien. So müssen Sie Ihr Diagramm nicht ständig aktualisieren, wenn Sie Änderungen vornehmen – Lucidchart aktualisiert Ihre Felder automatisch, wenn Sie neue oder überarbeitete Datenbankdateien importieren. Exportieren Sie Ihr Diagramm in Ihr Datenbankverwaltungssystem, z.B. MySQL, PostgreSQL, SQL Server oder Oracle.

Ein ER-Modell in wenigen Minuten erstellen

Unser Tool zum ER-Modell erstellen vereinfacht die Datenbankmodellierung für konzeptuelle und physische Diagramme. Mit dem Drag-and-Drop unseres ERD-Tools können Sie mühelos Standard-ERD-Formen und Symbole auf die Arbeitsfläche ziehen und so einfach zwischen Beziehungen, Entitäten und deren Attributen unterscheiden. Beziehen Sie Tabellen, Felder und Primär- oder Fremdschlüssel mit ein. Verbinden Sie anschließend jede Entität mit den konkreten Krähenfußnotationen, um die Kardinalität jeder Entität anzugeben. Alternativ können Sie einfach eine Vorlage auswählen und sie individuell anpassen indem Sie Symbole und Notationen, die Ihrer Datenbankstruktur entsprechen, verwenden.

Highlights der Lucidchart Funktionen

Zusammenarbeit in Echtzeit

Rationalisieren Sie die Arbeit, indem Sie es mehreren Mitwirkenden ermöglichen, das gleiche Diagramm gleichzeitig zu erstellen und zu bearbeiten.

Datenverknüpfung

Abhängige Formatierung

Ebenen

Versionsverlauf

Formenbibliotheken

AI Prompt Flow

Highlights der Lucidchart Funktionen

Rationalisieren Sie die Arbeit, indem Sie es mehreren Mitwirkenden ermöglichen, das gleiche Diagramm gleichzeitig zu erstellen und zu bearbeiten.

Vorlagen und Beispiele für ER-Modelle

Erstellen Sie Ihr ER-Modell im Handumdrehen - mit unseren sofort einsatzbereiten Vorlagen.

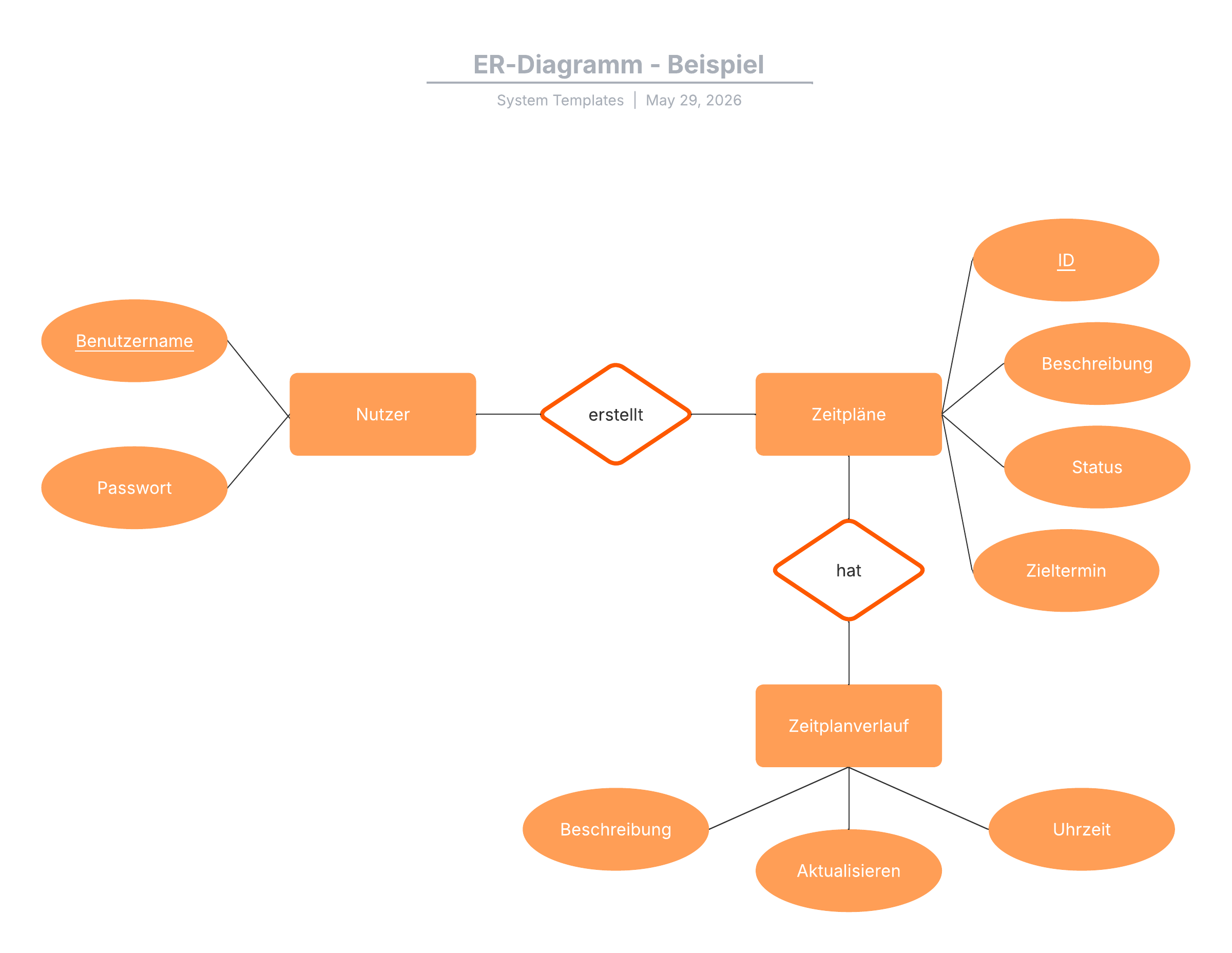

ER-Diagramm - Beispiel

Zur Vorlage ER-Diagramm - Beispiel gehen

ERD mit farbigen Entitäten (UML-Notation)

Zur Vorlage ERD mit farbigen Entitäten (UML-Notation) gehen

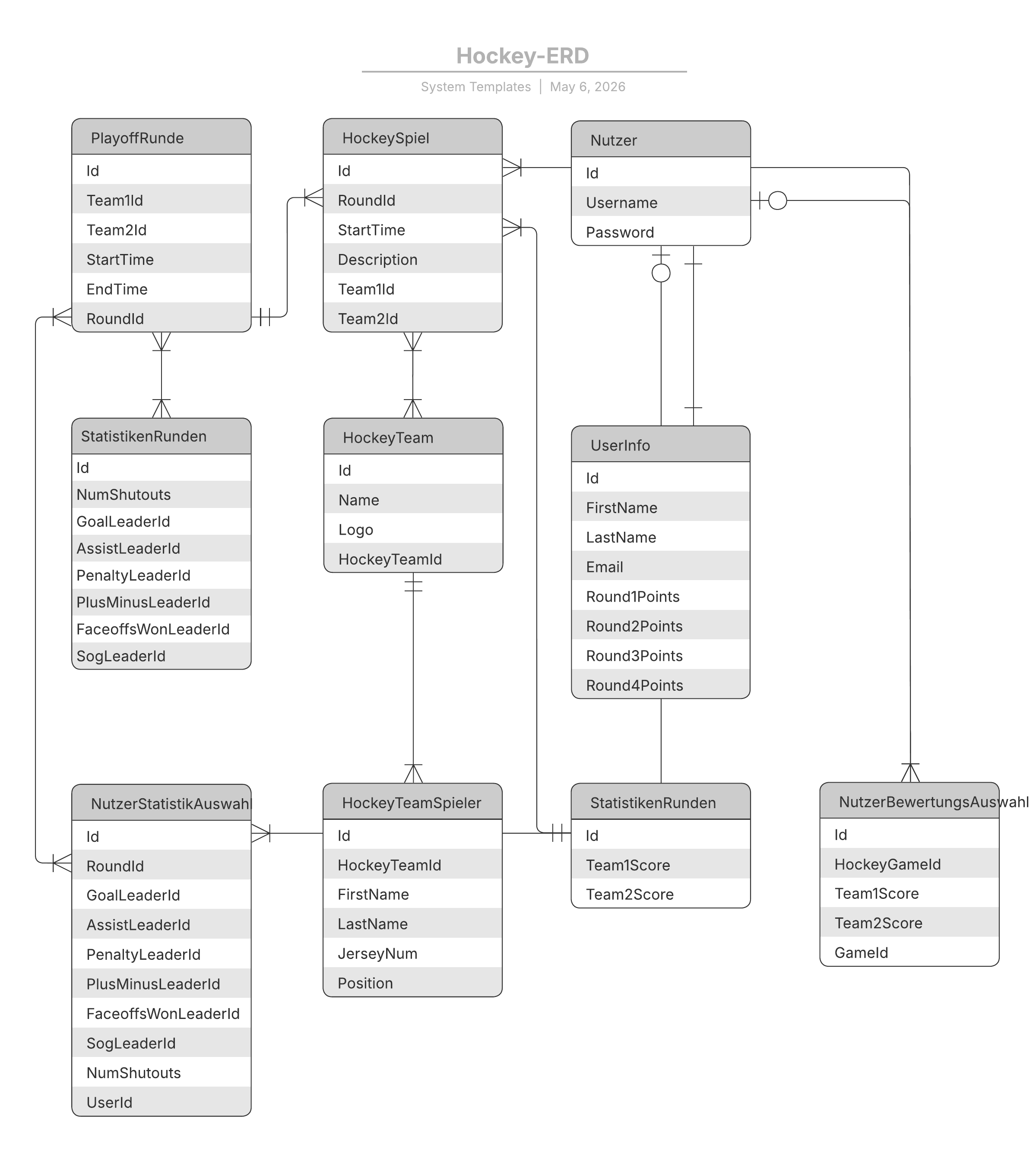

Hockey-ERD Beispiel

Zur Vorlage Hockey-ERD Beispiel gehen

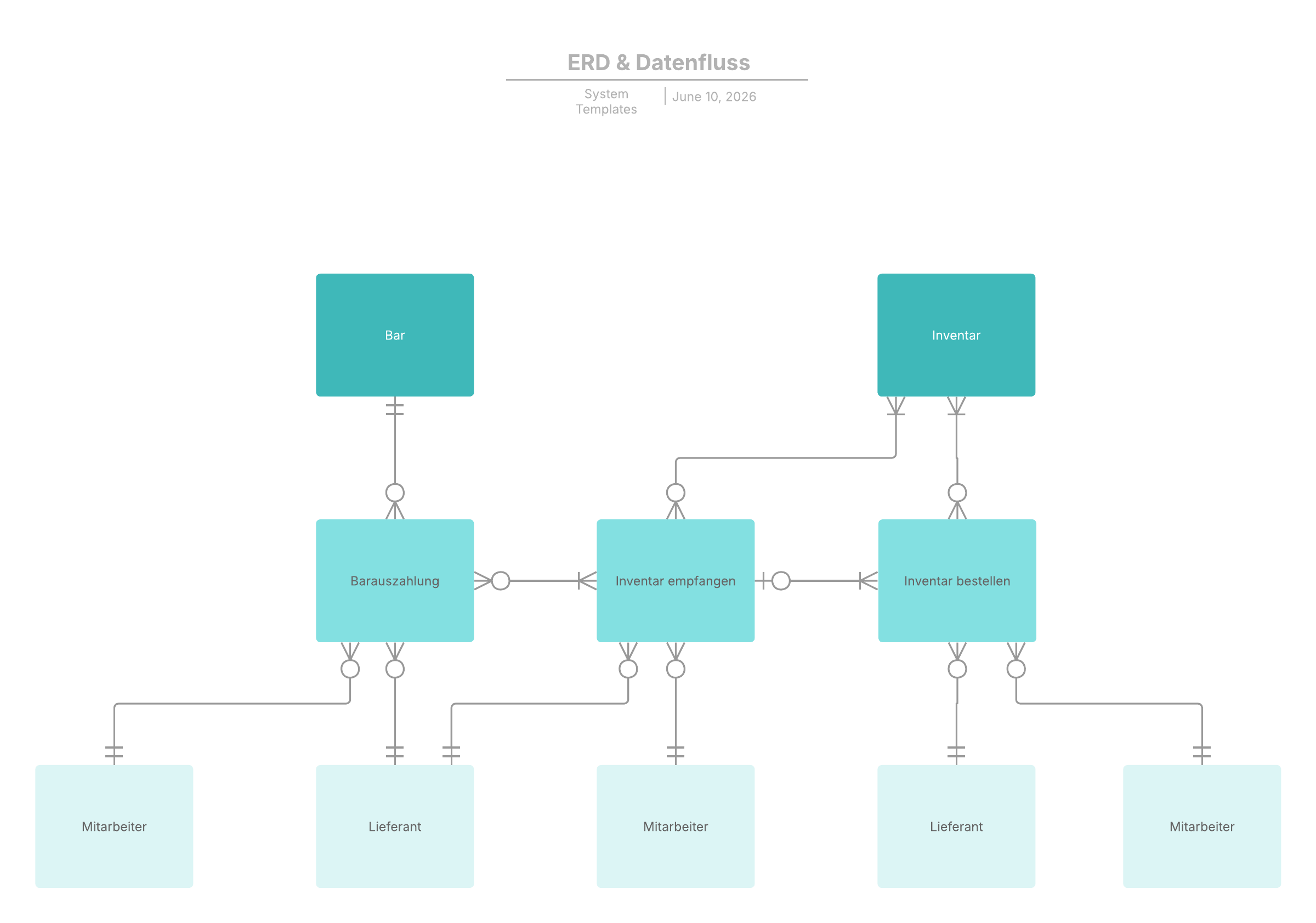

Entity-Relationship-Diagramm mit Datenfluss

Zur Vorlage Entity-Relationship-Diagramm mit Datenfluss gehen

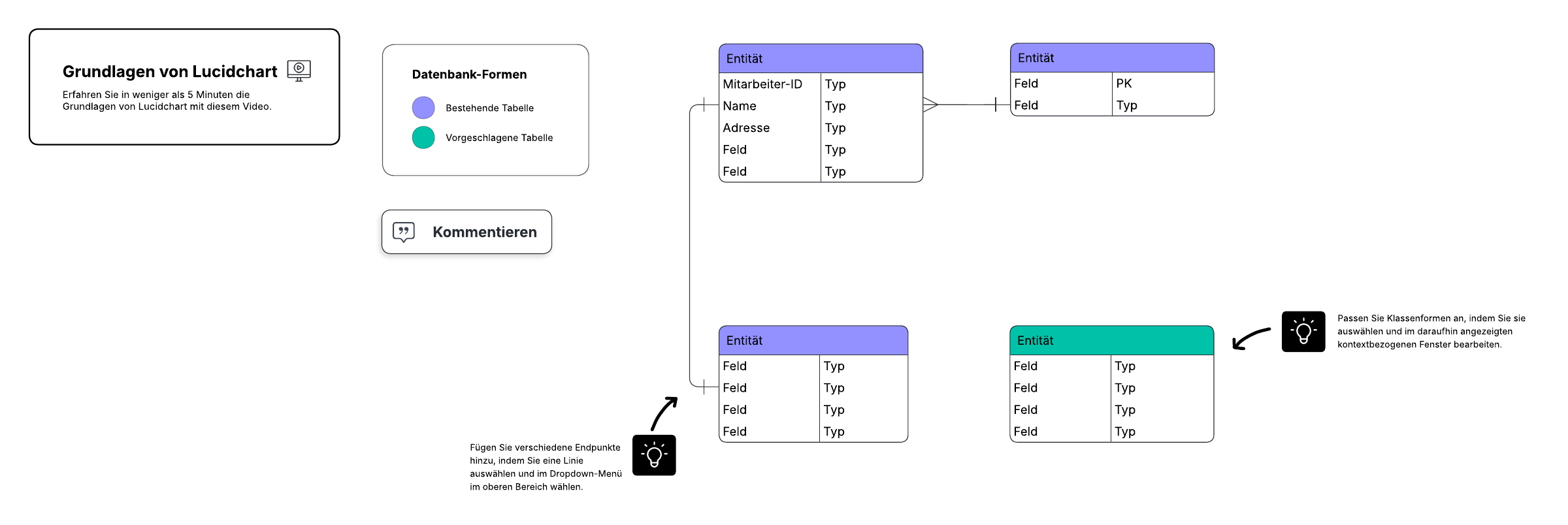

Datenbank ER-Diagramm mit Krähenfußnotation

Datenbank-ER-Diagramm (Krähenfuß)

Zur Vorlage Datenbank-ER-Diagramm (Krähenfuß) gehen

DBMS ER-Modell Beispiel mit UML Notation

DBMS-ER-Diagramm (UML-Notation)

Zur Vorlage DBMS-ER-Diagramm (UML-Notation) gehen

ER-Diagramme in Lucidchart erstellen

ERDs in Lucidchart

Lernen Sie, wie Sie Ihre Datenbankstruktur mit Lucid visualisieren. Dieses Tutorial behandelt alles von den Grundlagen des Entity-Relationship-Diagramms (ERD) bis hin zum Import von SQL-Daten und der Anpassung Ihres Schemas. Egal, ob Sie manuell erstellen oder Vorlagen verwenden – Sie entdecken, wie Sie Kardinalitäten definieren und in Echtzeit mit Ihrem Team zusammenarbeiten, um Ihren Datenbankdesignprozess zu optimieren.

Ein Diagramm erstellen

Warum sich Teams für Lucidchart entscheiden

Als intelligente Diagrammanwendung bietet Lucidchart einfache, aber dennoch leistungsstarke Funktionen zur Visualisierung von Informationen.

Zusammenarbeit. Bringen Sie Teams aus der ganzen Welt auf einer gemeinsamen Arbeitsfläche zusammen.

Abstimmung. Schaffen Sie Transparenz und ein gemeinsames Verständnis darüber, wie ein Team oder ein Unternehmen funktioniert.

Skalierbare Veränderungsinitiativen. Erhöhen Sie Sichtbarkeit, Standardisierung und Wissensaustausch in Ihrer gesamten Organisation.

End-to-End-Workflows. Führen Sie ein Upgrade auf die Lucid Suite durch, um eine komplette, vernetzte Lösung für visuelle Zusammenarbeit zu erhalten.

Was ist ein ER-Diagramm?

Ein ER-Modell oder auch als Entity-Relationship-Diagramm (ERD) bekannt ist eine Art von Flussdiagramm, das zeigt, welche Beziehungen zwischen „Entitäten“ wie Menschen, Objekten und Konzepten innerhalb eines Systems bestehen. Sie werden am häufigsten zum Entwerfen oder Debuggen relationaler Datenbanken verwendet, die in der Softwareentwicklung, in Geschäftsinformationssystemen sowie in der Bildung und Forschung zum Einsatz kommen. ER Modelle sind auch bekannt als ERDs oder ER-Diagramme. Bei diesen Diagrammen wird anhand einer begrenzten Anzahl von Symbolen wie Rechtecken, Rauten, Ovalen und Verbindungslinien die Vernetzung zwischen Entitäten, Beziehungen und deren Attributen dargestellt. Dabei imitieren sie grammatische Strukturen, mit Entitäten als Substantiven und Beziehungen als Verben.

So erstellen Sie ein ER-Modell online in Lucidchart

Suchen Sie die Formenbibliothek nach "Entity-Relationship"

Ermitteln Sie die Entitäten aus Ihrer Datenbank

Identifizieren Sie die Beziehungen zwischen Entitäten

Fügen Sie alle erforderlichen Entitätsattribute hinzu

Exportieren Sie Ihr ERD in ein beliebiges DBMS

Weitere Ressourcen

Lucid Trainingslabore

Erlernen Sie Fähigkeiten zur visuellen Kollaboration in kostenlosen, Selbstlernkursen und Live-Trainingsworkshops.

Kurse entdecken

Lucid Gemeinschaft

Lernen Sie andere Nutzende kennen, um Tipps und Einsichten zu teilen. Geben Sie Feedback an das Produktteam von Lucid.

Jetzt beitreten

Hilfecenter

Lesen Sie detaillierte Artikel mit Schritt-für-Schritt-Anleitungen zur Verwendung spezifischer Lucid-Funktionen.

Ressourcen durchsuchen

Lucidchart tutorials

Gehen Sie zu den Lucidchart Tutorials auf YouTube, um Videotrainings zu verschiedenen Themen zu finden.

Playlist erkunden

KI-Diagramm-Hub

Verschaffen Sie sich einen Überblick über die Funktionen des KI-gestützten Flussdiagrammgenerators von Lucidchart und finden Sie weitere Ressourcen.

Entdecken Sie, was möglich ist

Lucidchart Blog

Lesen Sie mehr über Diagrammtrends und entdecken Sie Tipps zum Erstellen von Diagrammen in Lucidchart.

Jetzt lesen

Lucidchart Tarife

Erstellen Sie ein kostenloses Konto und vergleichen Sie die Optionen für kostenpflichtige Individual-, Team- oder Enterprise-Tarife.

Tarife vergleichen

Häufig gestellte Fragen (FAQ) zu ER-Modellen

Wie kann ich automatisch ein ER-Modell aus meinem aktuellen Datenbanksystem generieren?

Gibt es ER-Modell Beispiele, die mir den Einstieg erleichtern?

Was sind die drei Hauptkomponenten eines Entity-Relationship-Diagramms?

Kann ich meine fertigen ER-Modelle exportieren?

Was ist der Unterschied zwischen UML und ERD?

Wie erstelle ich ein ER-Modell von Grund auf?

Kann ich mein aktuelles Salesforca-Schema in Lucidchart importieren, ohne es völlig neu erstellen zu müssen?

Alles, was Sie zum Erstellen eines ER-Diagramms benötigen

Zusätzlich zu unserem Tool zum Erstellen von ER-Diagrammen bietet Lucidchart Support- und Schulungsressourcen, die Ihnen dabei helfen, alle Arten von Diagrammen zu erstellen.

Support anfordern
