Samouczek dotyczący diagramu przypadków użycia

Diagram przypadków użycia UML podsumowuje szczegóły Twoich użytkowników systemu (aktorów) i ich interakcji z systemem, wykorzystując wyspecjalizowane symbole i łączniki do przedstawiania scenariuszy, celów i zakresu systemu.

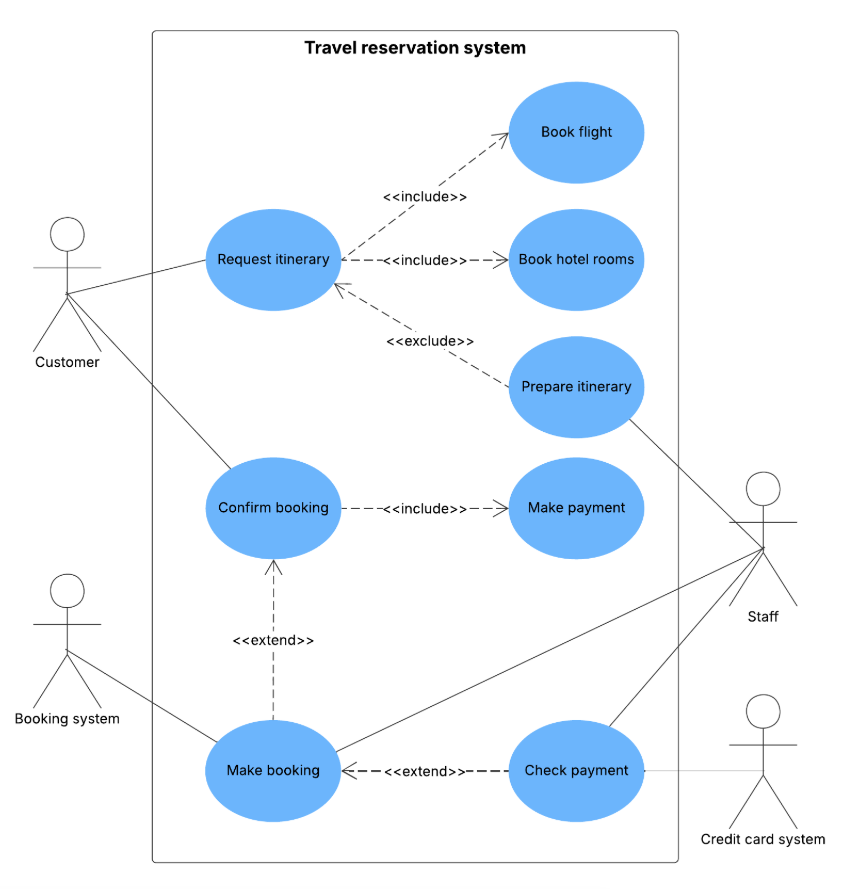

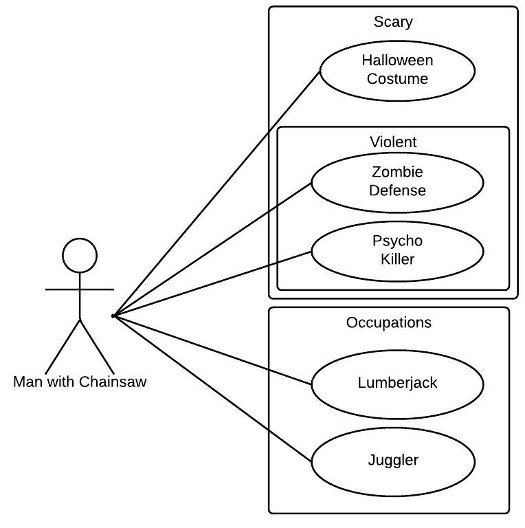

Kluczowe symbole to postaci dla aktorów, poziome owale dla przypadków użycia, linie oznaczające powiązania między aktorami a przypadkami użycia, ramka graniczna systemu definiująca zakres oraz pakiety przedstawione jako foldery do grupowania elementów.

Diagramy przypadków użycia doskonale nadają się do przedstawiania celów interakcji użytkownika z systemem, definiowania i organizowania wymagań funkcjonalnych, określania kontekstu i wymagań systemu oraz modelowania podstawowych przepływów zdarzeń.

Aktor to użytkownik, którzy wchodzi w interakcję z systemem i może być osobą, organizacją lub systemem zewnętrznym, który wytwarza lub konsumuje dane. Musi to być podmiot zewnętrzny.

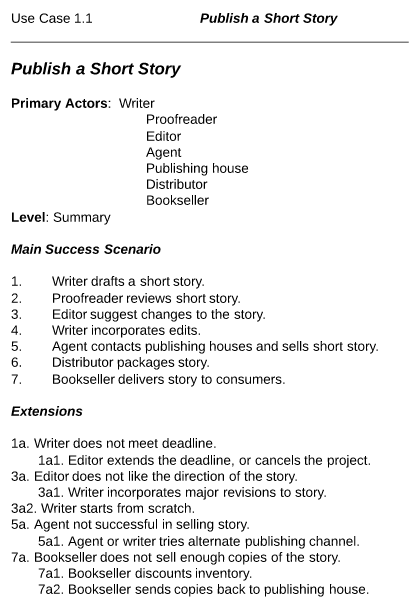

Aby utworzyć dokument scenariusza przypadku użycia w celu zorganizowania procesu, otwórz pusty dokument Lucidchart i włącz bibliotekę kształtów UML, przeciągnij symbole z narzędzia do obszaru roboczego, a następnie wymodeluj przepływ procesu, rysując linie między kształtami podczas dodawania tekstu. Możesz także zaoszczędzić czas, korzystając z szablonów UML Lucidchart lub generując diagram przypadków użycia UML za pomocą Lucid AI i wykonując na nim kolejne iteracje.

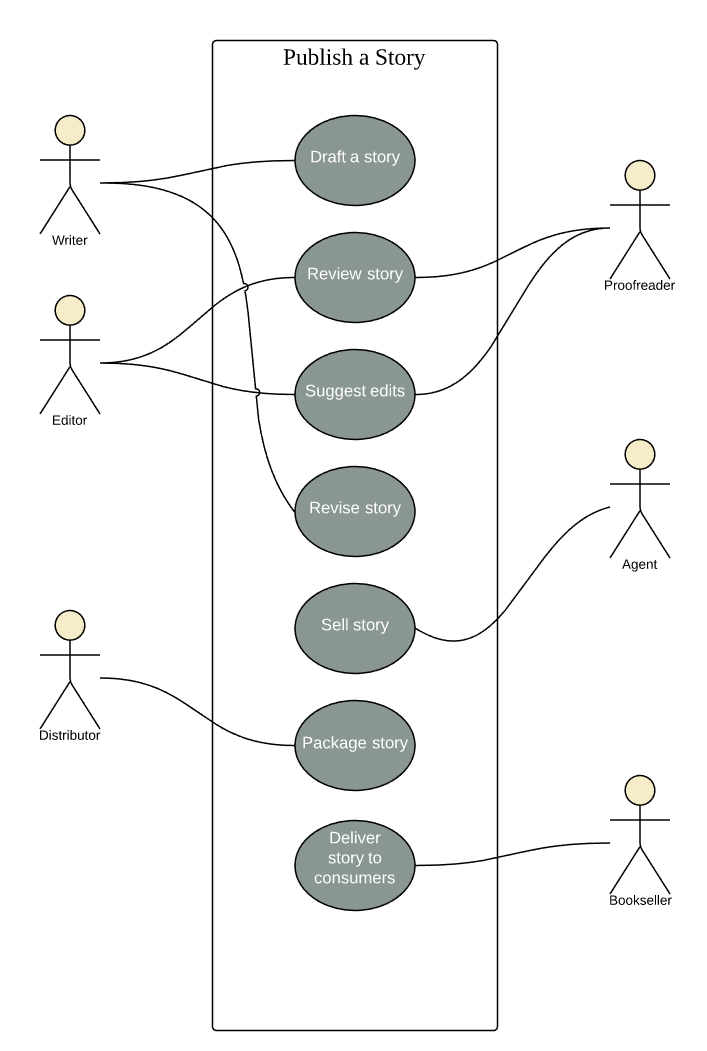

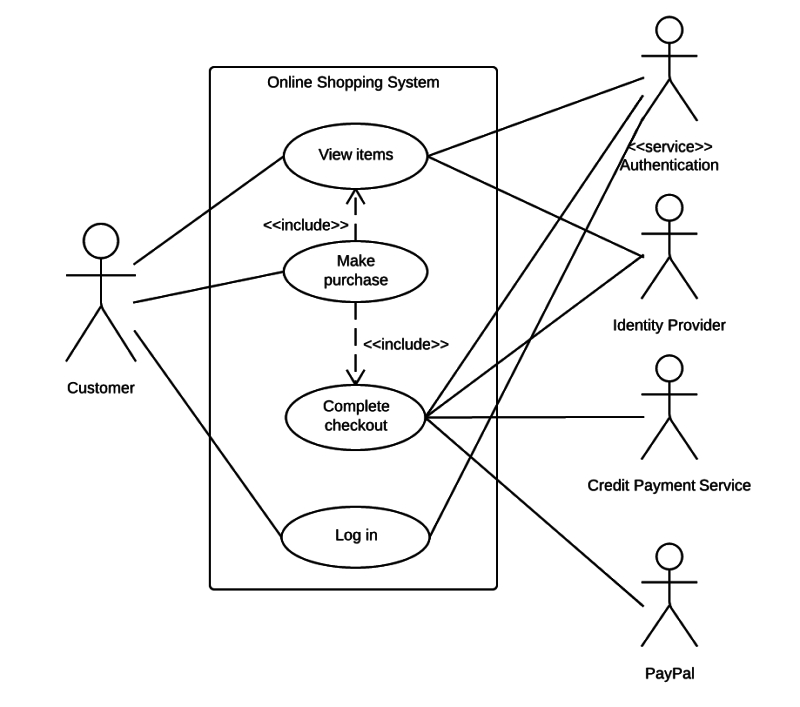

Ramka graniczna systemu określa zakres systemu dla przypadków użycia: wszystkie przypadki użycia wewnątrz ramki mieszczą się w zakresie, natomiast te na zewnątrz są poza zakresem danego systemu.

Tak, eksperci zalecają najpierw wypisanie głównych części procesu, w tym alternatywnych ścieżek, aby uzyskać jaśniejsze spojrzenie na zakres projektu przed utworzeniem diagramu wizualnego.

Diagram przypadków użycia przedstawia ogólny przegląd relacji między przypadkami użycia, aktorami i systemami. Nie modeluje szczegółowych kroków ani kolejności ich wykonywania.
