Datenbank ER-Diagramm Beispiel

Diese Vorlage funktioniert mit den folgenden Produkten:

*Für Team- und Enterprise-Pläne

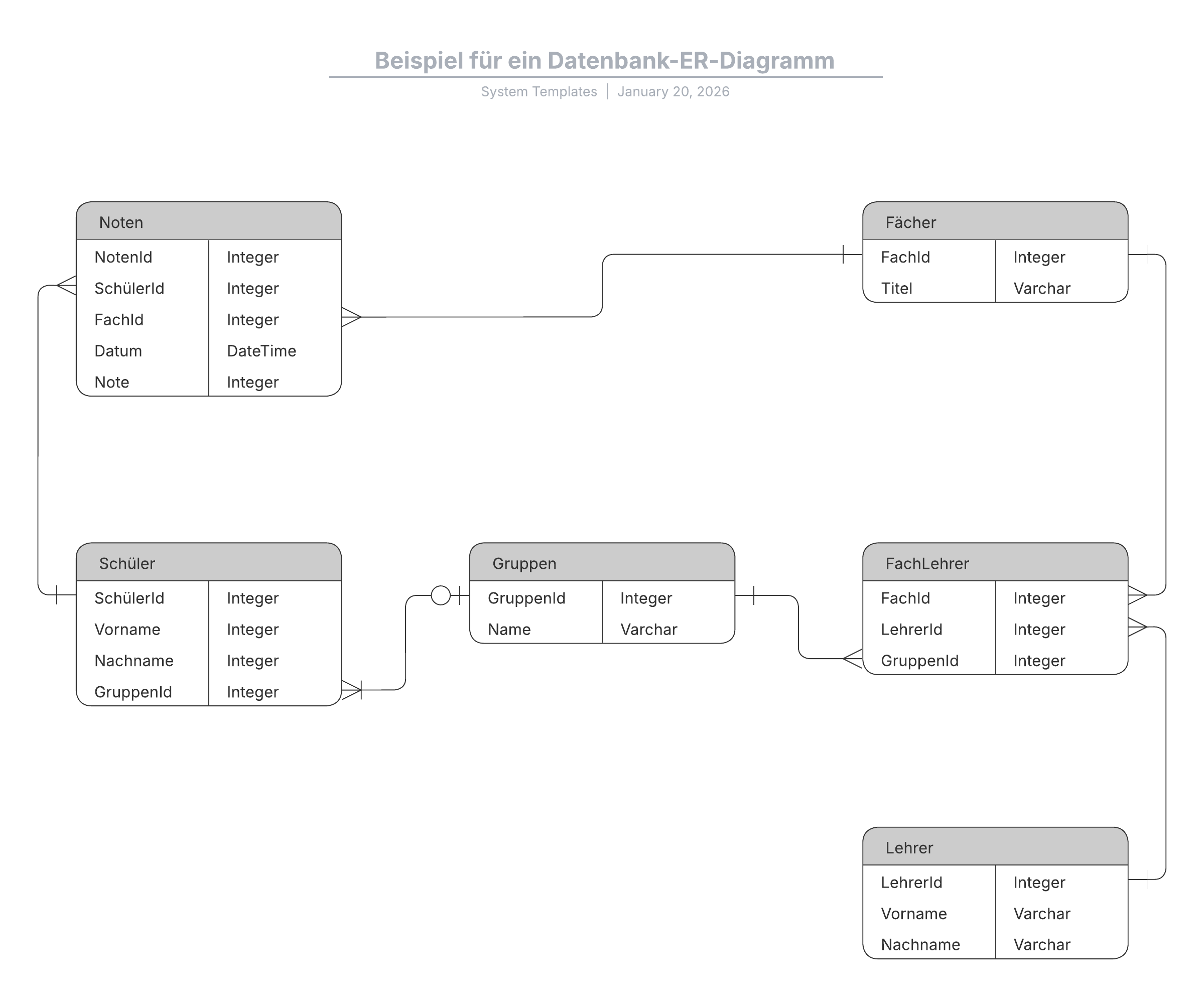

Ein Entity-Relationship-Diagramm (ERD) ist eine Art Flussdiagramm, das zeigt, welche Beziehungen zwischen „Entitäten“ wie Menschen, Objekten und Konzepten innerhalb eines Systems bestehen. ER-Diagramme werden meist für den Entwurf von oder die Fehlerbehebung in relationalen Datenbanken verwendet. Kardinalität wird in UML-Notation angezeigt und definiert die numerischen Attribute der Beziehung zwischen zwei Entitäten oder Entitätsmengen.
